معرفی رله دوبل

رله دوبل یکی از قطعات کلیدی در سیستم برق خودرو است که نقش مهمی در کنترل جریان‌های الکتریکی دارد. این قطعه به دلیل قابلیت سوئیچینگ دو مدار به طور همزمان، در خودروهای مختلف کاربرد گسترده‌ای پیدا کرده است. در این مقاله به بررسی کامل رله دوبل، کاربردها، نحوه تست و عیب‌یابی، برندهای مناسب و نکات تعمیراتی آن می‌پردازیم.

رله دوبل چیست؟

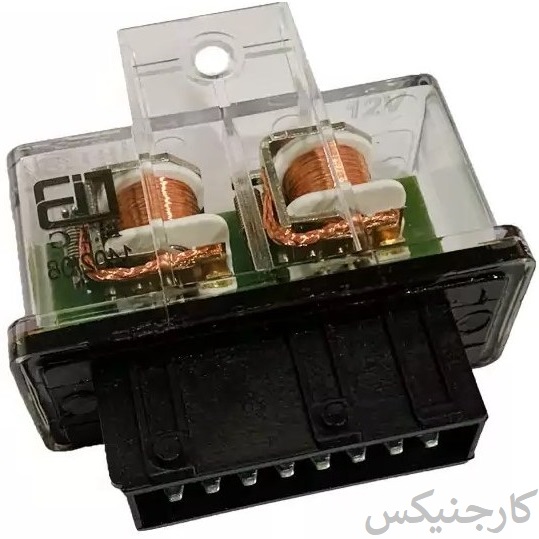

رله دوبل یا رله دوکنتاکت، یک نوع رله الکترومکانیکی است که توانایی کنترل دو مدار الکتریکی را به صورت همزمان دارد. برخلاف رله‌های تک کنتاکت، رله دوبل دارای دو مجموعه کنتاکت مستقل است که می‌توانند همزمان یا جداگانه جریان برق را قطع یا وصل کنند. این ویژگی باعث می‌شود تا در خودروهایی که نیاز به کنترل چند مدار با یک فرمان دارند، بسیار کاربردی باشد.

آموزش تست و عیب‌یابی رله دوبل

برای تست رله دوبل می‌توان مراحل زیر را دنبال کرد:

باز کردن رله: ابتدا رله را از جایگاه خود در جعبه فیوز یا محل نصب جدا کنید.
بررسی ظاهری: از نظر سوختگی، زنگ‌زدگی یا آسیب فیزیکی بررسی شود.
استفاده از مولتی‌متر: با استفاده از مولتی‌متر، مقاومت بوبین رله را اندازه بگیرید. معمولاً مقاومت بوبین باید در محدوده مشخصی باشد (مثلاً 50 تا 120 اهم).
تست عملکرد کنتاکت‌ها: با تغذیه برق به بوبین رله، بررسی کنید که کنتاکت‌ها به درستی وصل یا قطع شوند.
تست در مدار: گاهی برای اطمینان، رله را در مدار اصلی تست کنید و عملکرد آن را مشاهده نمایید.

عیب‌یابی رله دوبل معمولاً شامل مواردی مانند خرابی بوبین، اتصال کوتاه یا قطع شدن کنتاکت‌ها، و یا سوختگی داخلی است.

وظایف اصلی رله دوبل در سیستم برق خودرو

رله دوبل در خودرو وظایف متعددی دارد، از جمله:

کنترل چراغ‌ها: روشن و خاموش کردن چراغ‌های جلو یا عقب به طور همزمان.
کنترل سیستم‌های ایمنی: مانند فنرهای ایربگ یا سیستم ترمز ABS.
سوئیچینگ سیستم‌های مختلف: مانند پمپ بنزین و سیستم تهویه مطبوع که نیاز به کنترل همزمان دارند.
محافظت از مدارهای حساس: جلوگیری از جریان‌های ناگهانی و حفاظت از قطعات الکترونیکی خودرو.

کاربرد رله دوبل در خودروهای ایرانی و چینی

در خودروهای ایرانی مانند سمند، پژو، و پراید، رله دوبل به طور گسترده‌ای برای کنترل چراغ‌ها، فن موتور، و پمپ سوخت استفاده می‌شود. در خودروهای چینی مانند MVM و چری نیز همین کاربردها دیده می‌شود، اما ممکن است بسته به مدل خودرو و طراحی سیستم برق، تفاوت‌هایی در نوع و کیفیت رله به کار رفته باشد.

بهترین برندهای رله دوبل برای خودروهای ایرانی و چینی

برای اطمینان از کیفیت و دوام رله دوبل، برندهای زیر توصیه می‌شوند:

برندهای معتبر ایرانی: مانند رله ایران، پارس خودرو و شرکت‌های معتبر داخلی با استانداردهای روز.
برندهای چینی با کیفیت: مانند برندهای Denso، Bosch و Hengst که در بازار ایران محبوبیت دارند.

انتخاب برند مناسب تاثیر مستقیمی بر عمر مفید و عملکرد دقیق رله دوبل در خودرو دارد.

تفاوت و انواع رله دوبل

رله دوبل بسته به نوع کاربرد و طراحی سیستم برق خودرو، در مدل‌های مختلفی تولید می‌شود. تفاوت اصلی بین رله‌های دوبل معمولاً در موارد زیر دیده می‌شود:

تفاوت‌های اصلی:

تعداد پایه‌ها: برخی رله‌های دوبل دارای ۵ پایه و برخی دارای ۶ یا بیشتر هستند که نشان‌دهنده تنوع در تعداد کنتاکت‌ها و نحوه عملکرد داخلی آن‌هاست.
نوع عملکرد: بعضی رله‌ها فقط در شرایط خاص (مثلاً با روشن شدن ECU) فعال می‌شوند، در حالی که برخی به صورت دائم‌کار هستند.
ظرفیت جریان: بسته به اینکه رله دوبل برای کدام بخش خودرو (مثل پمپ بنزین یا فن) استفاده می‌شود، ظرفیت عبور جریان آن متفاوت است.
ساختار داخلی: برخی رله‌های دوبل دارای مدارهای محافظ داخلی مانند دیود یا مقاومت هستند که در مدل‌های پیشرفته‌تر دیده می‌شود.

انواع رله دوبل:

رله دوبل مکانیکی: رایج‌ترین نوع که با استفاده از سیم‌پیچ و کنتاکت مکانیکی کار می‌کند.
رله دوبل الکترونیکی: در خودروهای جدیدتر استفاده می‌شود و از ترانزیستورها و مدارات الکترونیکی برای سوئیچینگ استفاده می‌کند.
رله دوبل هوشمند (Smart Relay): این نوع رله می‌تواند بر اساس ورودی‌های دیجیتال از ECU عملکرد خود را تنظیم کند و قابلیت تشخیص خطا نیز دارد.

اجزای رله دوبل و جنس آن

رله دوبل از اجزای مختلفی تشکیل شده که هرکدام وظیفه خاصی دارند. شناخت این اجزا می‌تواند در تعمیر یا تعویض صحیح آن مؤثر باشد.

اجزای اصلی رله دوبل:

بوبین (سیم‌پیچ): با عبور جریان الکتریکی میدان مغناطیسی تولید می‌کند. جنس آن از مس است.
هسته آهنی: نقش تبدیل انرژی الکتریکی به مکانیکی را دارد.
کنتاکت‌ها (پلاتین‌ها): محل قطع و وصل جریان هستند و معمولاً از آلیاژ نقره یا مس روکش‌دار ساخته می‌شوند.
بدنه: اغلب از پلاستیک نسوز ساخته شده و ممکن است در برابر حرارت و ضربه مقاوم باشد.
پایه‌ها یا ترمینال‌ها: محل اتصال رله به مدار است. معمولاً از آلیاژ فلزی با روکش ضد زنگ (قلع یا نیکل) تولید می‌شود.
مدار محافظ داخلی (در برخی مدل‌ها): شامل دیود یا مقاومت برای جلوگیری از ایجاد نویز یا برگشت ولتاژ در مدار.

دلایل خرابی رله دوبل و راه‌های پیشگیری

رله دوبل نیز مانند سایر قطعات الکترونیکی خودرو در معرض استهلاک و خرابی است. شناخت علل خرابی می‌تواند به افزایش عمر مفید آن کمک کند.

دلایل شایع خرابی رله دوبل:

نوسانات برق: ولتاژ بیش از حد می‌تواند به بوبین یا مدار داخلی آسیب برساند.
حرارت زیاد: عملکرد مداوم در دمای بالا، باعث سوختن یا ذوب شدن اجزای داخلی می‌شود.
رطوبت و آب‌خوردگی: نفوذ آب یا رطوبت به داخل رله موجب زنگ‌زدگی و اتصال کوتاه می‌شود.
جریان کشی بیش از حد: اگر مصرف‌کننده بیش از ظرفیت رله جریان بکشد، باعث سوختن کنتاکت‌ها می‌شود.
ضربه و لرزش: در خودروهایی که شرایط جاده‌ای سخت دارند، ضربات مداوم می‌تواند باعث شکستگی داخلی شود.

روش‌های پیشگیری از خرابی:

استفاده از رله دوبل با کیفیت و استاندارد از برندهای معتبر.
بررسی و تست دوره‌ای سلامت سیستم برق خودرو.
جلوگیری از نفوذ رطوبت به جعبه فیوز یا محل نصب رله.
نصب صحیح توسط تکنسین مجرب، بدون فشار آوردن به پایه‌ها یا اتصالات.
استفاده از سیم‌کشی استاندارد و فیوز مناسب برای هر مصرف‌کننده.

آیا رله دوبل تعمیرپذیر است؟

معمولاً رله دوبل به دلیل ساختار الکترومکانیکی خود، تعمیرپذیری محدودی دارد. در بسیاری از موارد تعویض رله به‌صرفه‌تر و ایمن‌تر از تعمیر آن است. با این حال، در برخی موارد خرابی‌های جزئی مانند کنتاکت‌های سوخته یا خرابی اتصالات داخلی قابل تعمیر است، اما این کار نیازمند تجهیزات و تخصص فنی بالاست.
