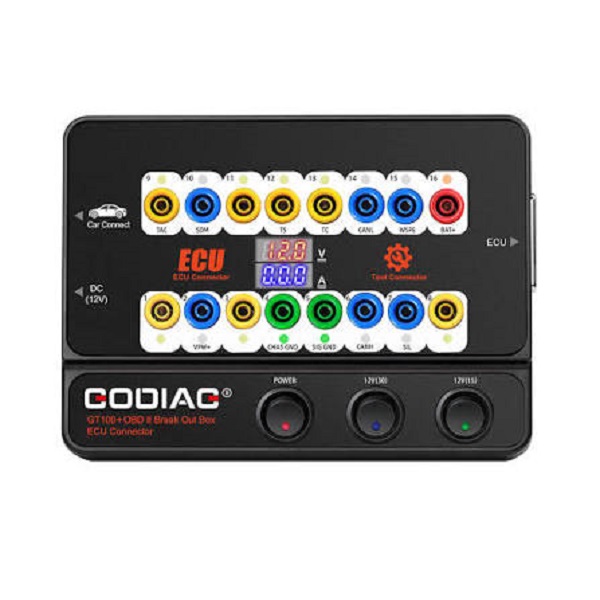

بررسی تخصصی و راهنمای خرید تستر GODIAG GT100+ OBD2

مقدمه: چرا پلتفرم تستر GODIAG GT100+ یک ضرورت کارگاهی است؟

عیب‌یابی سیستم‌های الکترونیکی خودرو بدون ابزار واسط تشخیصی همواره با خطراتی نظیر آسیب به بردهای الکترونیکی، خطای ارتباطی (Communication Error) و قطع ناگهانی تبادل داده در حین ریمپ یا پروگرامینگ همراه است. دستگاه GODIAG GT100+ OBD2 به عنوان یک بریک اوت باکس (Breakout Box) پیشرفته و رابط میانی هوشمند، این چالش‌ها را به طور کامل برطرف می‌کند.

این سخت‌افزار نه تنها وظیفه اتصال ایمن میان اسکنر دیاگ و درگاه OBD2 خودرو را بر عهده دارد، بلکه با فراهم‌سازی امکان تست میز کار (Bench Test) ماژول‌های کنترل الکترونیکی (ECU)، مسیر تیونینگ و تعمیرات برق خودرو را به سطحی ایمن و بدون ریسک ارتقا می‌دهد.

تفاوت‌های بنیادین GODIAG GT100+ در مقایسه با مدل پایه GT100

نسخه +GT100 یک به‌روزرسانی اساسی نسبت به نسل پیشین خود است. تغییرات فنی و ارتقای سخت‌افزاری در این مدل به صورت مستقیم بهره‌وری تکنسین را هدف قرار داده است:

1. نمایشگر اختصاصی سنجش آمپر (Current Display): بر خلاف نسخه پایه که تنها ولتاژ را پایش می‌کرد، نسخه پلاس مجهز به سیستم نمایش همزمان جریان مصرفی (آمپر) به صورت دیجیتال است.
2. پشتیبانی از پروتکل‌های خاص و غیر استاندارد CANBUS: توسعه درگاه‌های ارتباطی در مدل جدید اجازه می‌دهد پکت‌های ارسالی پروتکل‌های اختصاصی بدون تداخل بررسی شوند.
3. پایش جریان ماژول‌ها از طریق اتصالات Banana Connector و کابل DB25: امکان تشخیص سلامت جریان‌کشی هر کنترل یونیت به صورت تفکیک‌شده روی بنچ فراهم شده است.

مشخصات فنی و قابلیت‌های کلیدی گودیاگ GT100 پلاس

1. سیستم مانیتورینگ بلادرنگ ولتاژ و شدت جریان

نوسان ولتاژ و اضافه جریان دو عامل اصلی سوختن پردازنده‌های ECU در زمان پروگرامینگ هستند. نمایشگر دیجیتال GT100+ با پایش مستمر جریان، هرگونه اتصالی، جریان‌کشی غیرعادی یا افت ولتاژ شبکه را آشکار می‌کند. در صورتی که ولتاژ ورودی درگاه کمتر از ۱۱ ولت باشد، دستگاه هشدار لازم را جهت توقف عملیات دیاگ صادر می‌کند تا از پاک شدن حافظه فلش یا بریک شدن یونیت جلوگیری شود.

2. تبدیل پورت مادگی OBD2 به خروجی ۱۶ پین موزی (Banana Connector)

دستگاه، ۱۶ پین استاندارد کانکتور OBDII را به ترمینال‌های مجزا تبدیل می‌کند. این ساختار مهندسی به کاربر اجازه می‌دهد لاجیک آنالایزر، اسیلوسکوپ یا انواع تستر را مستقیما به خطوط تبادل داده نظیر K-Line یا جفت سیم‌های CAN متصل کند.

3. پوشش حداکثری پروتکل‌های استاندارد شبکه خودرو

این پلتفرم از استانداردهای ارتباطی بین‌المللی پشتیبانی کامل به عمل می‌آورد:

• CANBUS (شبکه‌های High-Speed و Low-Speed)
• پروتکل K-Line و استانداردهای مرتبط (ISO 9141 و KWP2000)
• پروتکل‌های استاندارد SAE شامل J1850 PWM و J1850 VPW

4. معماری شبکه چند یونیت (Multi-ECU Connection)

تکنسین‌های خودروهای مدرن برای شبیه‌سازی سیستم‌های پیچیده ایموبلایزر و تعریف سوییچ، نیاز دارند چندین یونیت از جمله ECU موتور، BCM، TCU و پشت آمپر (Cluster) را به صورت همزمان متصل کنند. این سخت‌افزار قابلیت راه‌اندازی چندین کنترلر الکترونیکی روی میز کار به طور موازی را فراهم می‌سازد.

5. شبیه‌ساز برق کمکی در زمان تعویض باتری خودرو (Power Supply Backup)

با اتصال این دستگاه و باتری کمکی به درگاه عیب‌یابی در هنگام جداسازی باتری فرسوده، ولتاژ مدارات حیاتی خودرو حفظ می‌شود. این عملکرد مانع از پاک شدن اطلاعات سنسور زاویه فرمان، قفل شدن رادیو پخش و پرش کدهای ضد سرقت می‌گردد.

6. کابل منعطف ۱.۴ متری صنعتی

طول کابل استاندارد ۱.۴ متری اجازه می‌دهد دستگاه در موقعیت ایمن روی میز یا خارج از اتاق خودرو قرار گیرد تا در فضاهای تنگ زیر داشبورد مشکلی برای اپراتور ایجاد نشود.

راهنمای فنی فعال‌سازی سیستم در وضعیت گم شدن تمام سوییچ‌ها (All Keys Lost)

در مواقعی که تمام کلیدهای خودرو مفقود شده و سوئیچ خودرو باز نمی‌شود (Ignition Off)، درگاه OBD2 فاقد سیگنال بیدارباش (Wake-up) است. با استفاده از پین‌های Banana دستگاه GODIAG GT100+، می‌توان این سیگنال را به صورت دستی برقرار ساخت تا صفحه آمپر و ماژول ایموبلایزر جهت تعریف کلید فعال شوند:

تحلیل کاربردی تست سلامت و عیب‌یابی برد ECU روی میز کار (Bench Test)

با به‌کارگیری کابل توسعه DB25 و کانکتورهای موزی، نیازی به اتصال فیزیکی ECU به خودرو وجود ندارد. این ساختار امکانات زیر را فراهم می‌کند:

• تست جریان حالت استندبای و کارکرد: اگر پس از تزریق برق به یونیت، نمایشگر جریان هیچ عددی را ثبت نکند، مدار منبع تغذیه (Power IC) یونیت معیوب است. در نقطه مقابل، مصرف جریان بالاتر از حد نرمال نشان‌دهنده اتصال کوتاه در قطعات داخلی برد است.
• تست ارتباط دیتا: از طریق روشن یا خاموش شدن LEDهای اختصاصی هر پین، سلامت پکت‌های ارسالی روی پایه‌های CAN-H و CAN-L بررسی می‌شود.

نقاط قوت و محدودیت‌های تستر GODIAG GT100+

مزایا

• ساختار بدنه صنعتی، متریال ضدحرارت و استفاده از فیش‌های باکیفیت
• کنترل امن تبادل داده و حذف ریسک خسارت به کنترلرها حین فرآیند ریمپ
• پوشش کامل انواع پروتکل‌های خودروهای آسیایی، اروپایی، آمریکایی و چینی
• سرعت بسیار بالا در عیب‌یابی خرابی‌های سخت‌افزاری شبکه

معایب

• پیچیدگی در کاربری اولیه برای افراد فاقد تخصص در دیاگرام سیم‌کشی خودرو
• ضرورت آگاهی دقیق از استاندارد و شماره‌گذاری پین‌های پورت OBD2 پیش از اتصال دستی

خرید دستگاه GODIAG GT100+ از فروشگاه کارجنیکس

تهیه سخت‌افزارهای تخصصی الکترونیک خودرو نیازمند اطمینان از اصالت برد داخلی، پایداری اتصالات و نسخه سخت‌افزاری اورجینال است. فروشگاه کارجنیکس به عنوان مرجع تخصصی تامین ابزارآلات دیاگ و تجهیزات تعمیراتی ECU، دستگاه GODIAG GT100+ OBD2 را با ویژگی‌های زیر ارائه می‌دهد:

• تضمین ۱۰۰ درصدی اصالت فیزیکی و سلامت سخت‌افزاری دستگاه
• مشاوره فنی پیش از خرید بر اساس نوع کاربری کارگاه شما
• تحویل سریع به سراسر کشور به همراه تست سلامت پیش از ارسال
• پشتیبانی فنی در زمینه نصب، راه‌اندازی و استفاده از قابلیت‌های تخصصی دستگاه

برای ثبت سفارش، استعلام قیمت روز و دریافت مشخصات تکمیلی، می‌توانید از طریق درگاه رسمی فروشگاه کارجنیکس یا این لینک اقدام فرمایید.
